Exercice sur le diagramme de Pareto
Construire et interpréter un diagramme de Pareto
L'extrait de sujet d'examen suivant traite spécifiquement du diagramme de Pareto.
Question

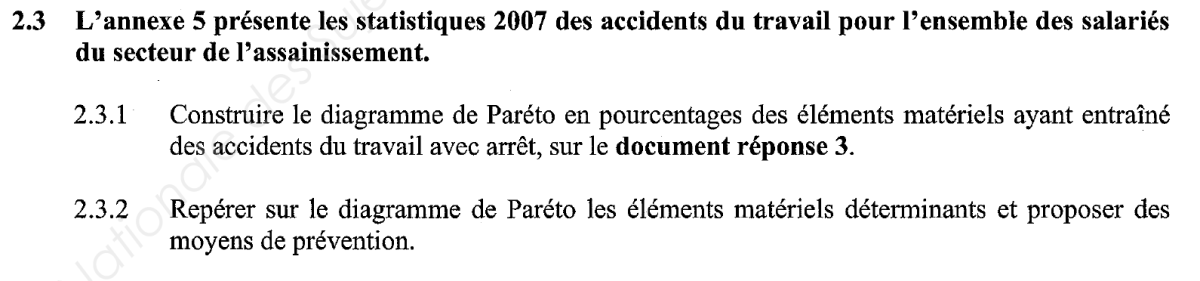

Le sujet et ses questions : |  |

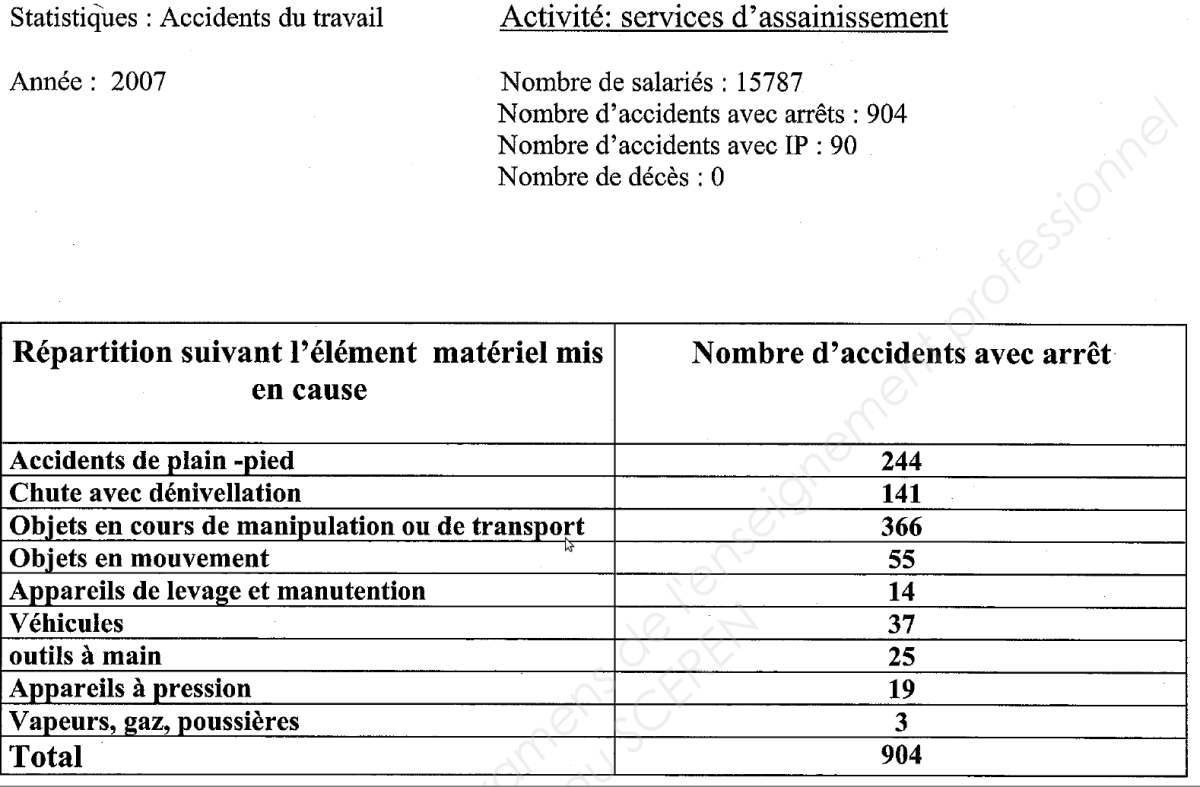

L'annexe renfermant les données numériques à analyser : |  |
Indice
Cause | Valeur | % cumulé |
|---|---|---|
Objets en cours de manipulation ou de transport | 366 | 40.49 |
Accident de plain-pied | 244 | 67.48 |
Chute avec dénivellation | 141 | 83.08 |
Objets en mouvement | 55 | 89.16 |
Véhicules | 37 | 93.25 |
Outils à main | 25 | 96.02 |
Appareils à pression | 19 | 98.12 |
Appareils de levage et manutention | 14 | 99.67 |
Vapeurs, gaz, poussières | 3 | 100 |
TOTAL | 904 |
Solution

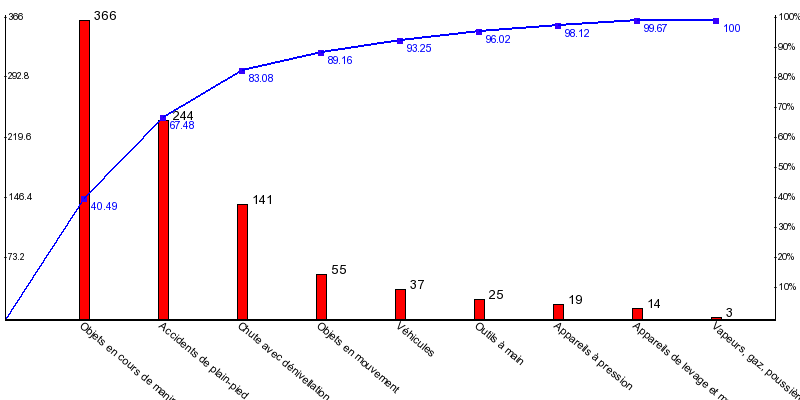

Le diagramme de Pareto construit : |  |

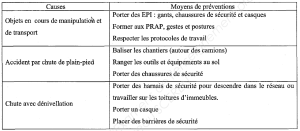

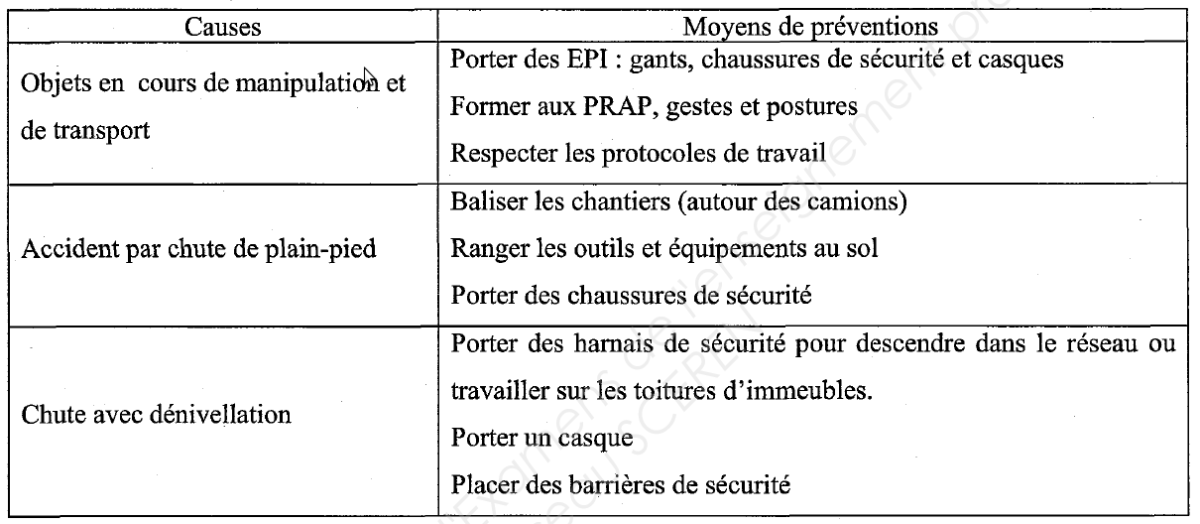

L'interprétation des données du diagramme : |  |
