Le programme comme base de travail

Construire des diagrammes de Pareto

Définition

Le diagramme de Pareto est un graphique représentant l'importance de différentes causes sur un phénomène. Ce diagramme permet de mettre en évidence les causes les plus importantes sur le nombre total d'effet et ainsi de prendre des mesures ciblées pour améliorer une situation.

Exemple

Ce diagramme se présente sous la forme d'une série de colonnes triées par ordre décroissant. Elles sont généralement accompagnées d'une courbe des valeurs cumulées de toutes les colonnes.

Ce diagramme est construit en plusieurs étapes :

  • collecte des données

  • classement des données au sein de catégories

  • calcul du pourcentage de chaque catégorie par rapport au total

  • tri des catégories par ordre d'importance

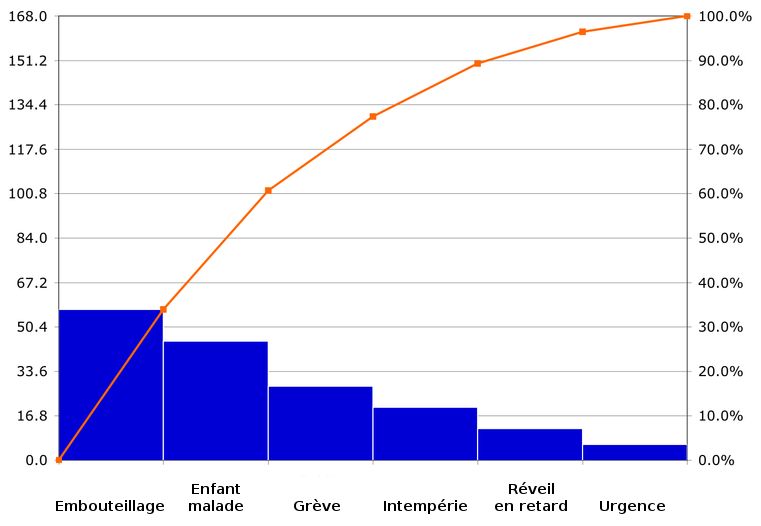

Exemple de diagramme de ParetoInformationsInformations[1]

MéthodeExemple d'un outil en ligne pour réaliser les diagrammes de Pareto

Il est tout à fait possible de réaliser un diagramme de Pareto avec un crayon et une feuille de papier.

On peut, si on le souhaite, utiliser les fonctions de diagramme d'une suite bureautique (tableur).

On peut également utiliser des outils en ligne permettant de produire directement un diagramme exploitable.

SimulationAnalyser les données sur les accidents de travail

On commence par rechercher des informations concernant les AT et MP[2]. On va d'abord sélectionner les activités de nettoyage (il s'agit de la CTN[3] I).

Se repérer dans les Comités Techniques Nationaux

CTN[3] A

Industries de métallurgie

CTN[3] B

Industries du bâtiment et des travaux publics

CTN[3] C

Industries des transports, de l'eau, du gaz, de l'électricité, du livre et de la communication

CTN[3] D

Services, commerces et industries de l'alimentation

CTN[3] E

Industrie de la chimie, du caoutchouc et de la plasturgie

CTN[3] F

Industries du bois, de l'ameublement, du papier-carton, du textile, du vêtement, des cuirs et peaux, des pierres et terres à feu

CTN[3] G

Commerces non alimentaires

CTN[3] H

Activités de services I (banques, assurances, administrations...)

CTN[3] I

Activités de services II (intérim, santé, nettoyage...)

CTN[3]

Libellé CTN[3] résumé

Risque

Libellé Risque

I

Activités de services II

747ZC

Services de nettoyage de locaux et d'objets divers

I

Activités de services II

747ZD

Activités de désinfection, de désinsectisation et de dératisation

livret20de207492

Accidents du travail du CTN[3] I en 2010

Éléments matériels

Accident du travail

Accident avec IP

Décès

Journées d'IT

Accidents de plain-pied

40019

2349

1

2486891

Chutes de hauteur

14583

1320

6

1241428

Manutention manuelle

46145

2514

3

2664181

Masse en mouvement

5164

283

2

227460

Levage

3633

217

2

224614

Véhicules

3370

276

16

230068

Machines

2554

227

1

122431

Engins de terrassement

125

24

2

15758

Outils portatifs

5260

196

0

161323

Appareils contenant des fluides

1460

50

0

33775

Vapeurs, gaz, poussières, combustibles, rayonnements ionisants ou non

177

10

0

8835

Électricité

118

7

0

9008

TOTAL

122608

7473

33

7425772

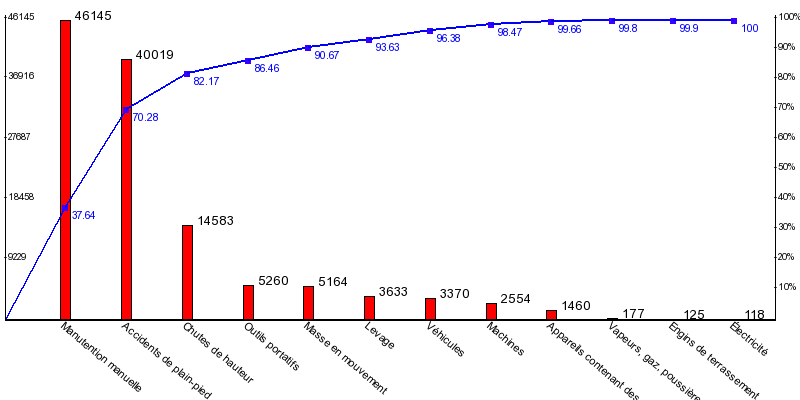

Accidents du travail du CTN[3] I en 2010

Éléments matériels

Accident du travail

Cumul

% cumulé

Manutention manuelle

46145

46145

37.64

Accidents de plain-pied

40019

86164

70.28

Chutes de hauteur

14583

100747

82.17

Outils portatifs

5260

106007

86.46

Masse en mouvement

5164

111171

90.67

Levage

3633

114804

93.63

Véhicules

3370

118174

96.38

Machines

2554

120728

98.47

Appareils contenant des fluides

1460

122188

99.66

Vapeurs, gaz, poussières, combustibles, rayonnements ionisants ou non

177

122365

99.8

Engins de terrassement

125

122490

99.9

Électricité

118

122608

100

TOTAL

122608

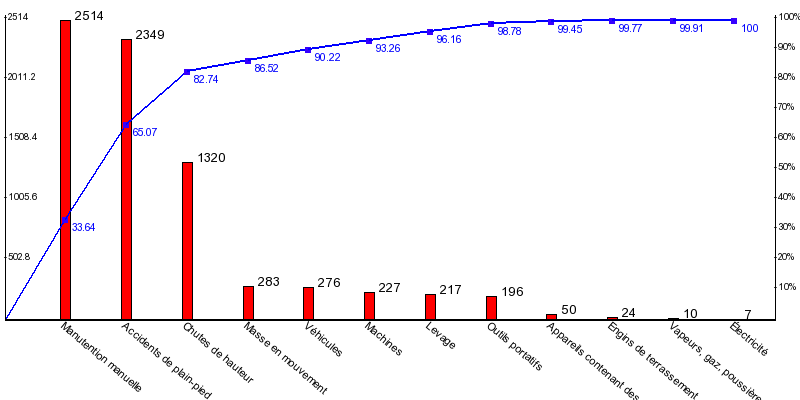

Accident avec IP

Éléments matériels

Accident avec IP

% cumulé

Manutention manuelle

2514

36,64

Accidents de plain-pied

2349

65,07

Chutes de hauteur

1320

82,74

Masse en mouvement

283

86,52

Véhicules

276

90,22

Machines

227

93,26

Levage

217

96,16

Outils portatifs

196

98,78

Appareils contenant des fluides

50

99,45

Engins de terrassement

24

99,77

Vapeurs, gaz, poussières, combustibles, rayonnements ionisants ou non

10

99,91

Électricité

7

100

TOTAL

7473

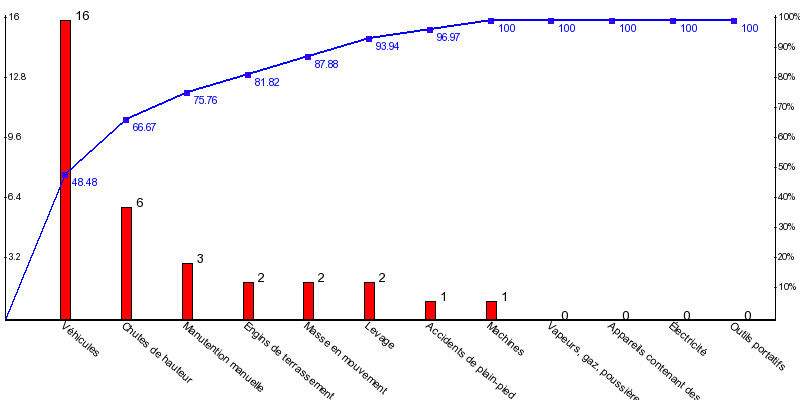

Décès

Éléments matériels

Décès

% cumulé

Véhicules

16

48.48

Chutes de hauteur

6

66.67

Manutention manuelle

3

75.76

Engins de terrassement

2

81.82

Masse en mouvement

2

87.88

Levage

2

93.94

Accidents de plain-pied

1

96.97

Machines

1

100

Vapeurs, gaz, poussières, combustibles, rayonnements ionisants ou non

0

100

Appareils contenant des fluides

0

100

Électricité

0

100

Outils portatifs

0

100

TOTAL

33

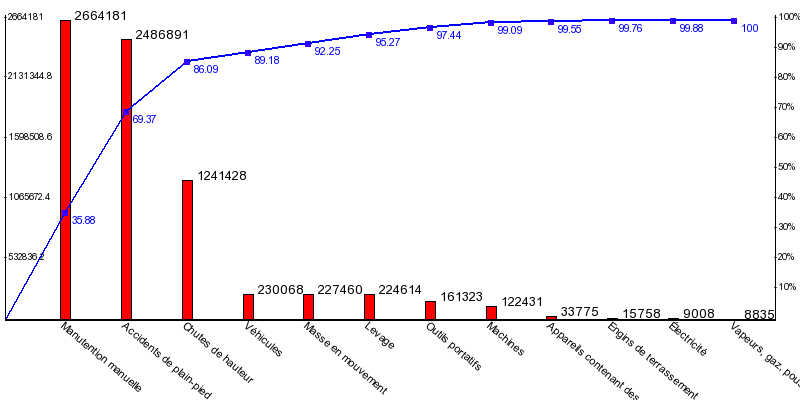

Journées d'IT

Éléments matériels

Journées d'IT

% cumulé

Manutention manuelle

2664181

35.88

Accidents de plain-pied

2486891

69.37

Chutes de hauteur

1241428

86.09

Véhicules

230068

89.18

Masse en mouvement

227460

92.25

Levage

224614

95.27

Outils portatifs

161323

97.44

Machines

122431

99.09

Appareils contenant des fluides

33775

99.55

Engins de terrassement

15758

99.76

Électricité

9008

99.88

Vapeurs, gaz, poussières, combustibles, rayonnements ionisants ou non

8835

100

TOTAL

7425772

  1. AT/MP : Accidents de Travails et Maladies Professionnelles

  2. CTN : Comité Technique National
