Diagrammes de Pareto

Construire des diagrammes de Pareto

Définition :

Le diagramme de Pareto est un graphique représentant l'importance de différentes causes sur un phénomène. Ce diagramme permet de mettre en évidence les causes les plus importantes sur le nombre total d'effet et ainsi de prendre des mesures ciblées pour améliorer une situation.

Exemple :

Ce diagramme se présente sous la forme d'une série de colonnes triées par ordre décroissant. Elles sont généralement accompagnées d'une courbe des valeurs cumulées de toutes les colonnes.

Ce diagramme est construit en plusieurs étapes :

collecte des données
classement des données au sein de catégories
calcul du pourcentage de chaque catégorie par rapport au total
tri des catégories par ordre d'importance

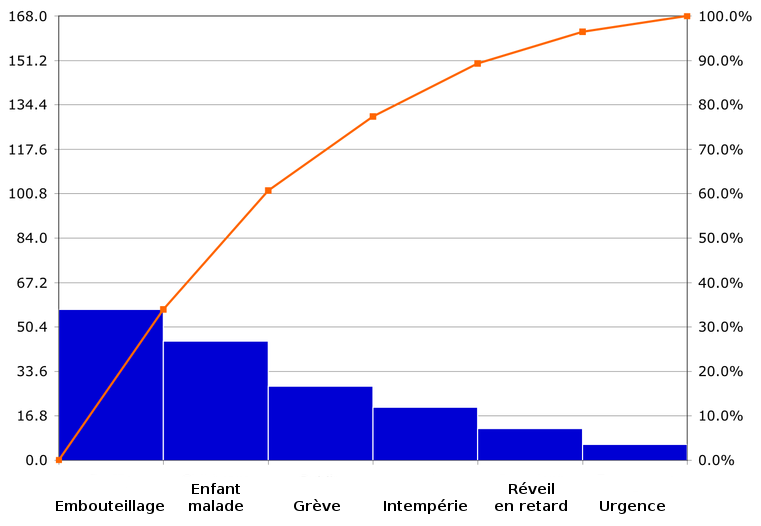

Exemple de diagramme de Pareto sur les causes des retards au travail (les données sont hypothétiques) | Informations^[1]

Méthode : Exemple d'un outil en ligne pour réaliser les diagrammes de Pareto

Il est tout à fait possible de réaliser un diagramme de Pareto avec un crayon et une feuille de papier.

On peut, si on le souhaite, utiliser les fonctions de diagramme d'une suite bureautique (tableur).

On peut également utiliser des outils en ligne permettant de produire directement un diagramme exploitable.

Simulation : Analyser les données sur les accidents de travail

On commence par rechercher des informations concernant les AT et MP^[2]. On va d'abord sélectionner les activités de nettoyage (il s'agit de la CTN^[3] I).

Se repérer dans les Comités Techniques Nationaux
CTN^[3] A	Industries de métallurgie
CTN^[3] B	Industries du bâtiment et des travaux publics
CTN^[3] C	Industries des transports, de l'eau, du gaz, de l'électricité, du livre et de la communication
CTN^[3] D	Services, commerces et industries de l'alimentation
CTN^[3] E	Industrie de la chimie, du caoutchouc et de la plasturgie
CTN^[3] F	Industries du bois, de l'ameublement, du papier-carton, du textile, du vêtement, des cuirs et peaux, des pierres et terres à feu
CTN^[3] G	Commerces non alimentaires
CTN^[3] H	Activités de services I (banques, assurances, administrations...)
CTN^[3] I	Activités de services II (intérim, santé, nettoyage...)

CTN^[3]	Libellé CTN^[3] résumé	Risque	Libellé Risque
I	Activités de services II	747ZC	Services de nettoyage de locaux et d'objets divers
I	Activités de services II	747ZD	Activités de désinfection, de désinsectisation et de dératisation

Sinistralité des accidents du travail, des accidents de trajet et des maladies professionnelles entre 2006 et 2010 [pdf]

Accidents du travail du CTN^[3] I en 2010
Éléments matériels	Accident du travail	Accident avec IP	Décès	Journées d'IT
Accidents de plain-pied	40019	2349	1	2486891
Chutes de hauteur	14583	1320	6	1241428
Manutention manuelle	46145	2514	3	2664181
Masse en mouvement	5164	283	2	227460
Levage	3633	217	2	224614
Véhicules	3370	276	16	230068
Machines	2554	227	1	122431
Engins de terrassement	125	24	2	15758
Outils portatifs	5260	196	0	161323
Appareils contenant des fluides	1460	50	0	33775
Vapeurs, gaz, poussières, combustibles, rayonnements ionisants ou non	177	10	0	8835
Électricité	118	7	0	9008
TOTAL	122608	7473	33	7425772

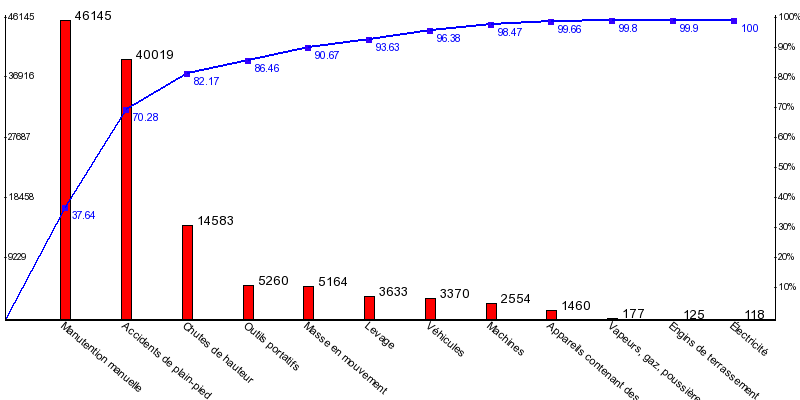

Accidents du travail du CTN^[3] I en 2010
Éléments matériels	Accident du travail	Cumul	% cumulé
Manutention manuelle	46145	46145	37.64
Accidents de plain-pied	40019	86164	70.28
Chutes de hauteur	14583	100747	82.17
Outils portatifs	5260	106007	86.46
Masse en mouvement	5164	111171	90.67
Levage	3633	114804	93.63
Véhicules	3370	118174	96.38
Machines	2554	120728	98.47
Appareils contenant des fluides	1460	122188	99.66
Vapeurs, gaz, poussières, combustibles, rayonnements ionisants ou non	177	122365	99.8
Engins de terrassement	125	122490	99.9
Électricité	118	122608	100
TOTAL	122608

Les principales causes d'accidents du travail

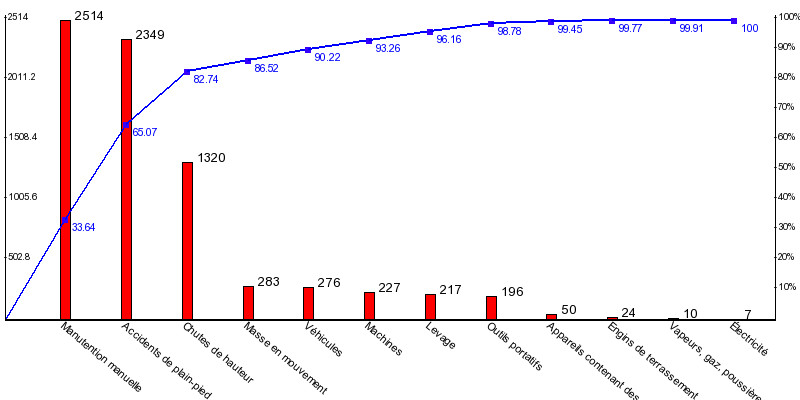

Accident avec IP
Éléments matériels	Accident avec IP	% cumulé
Manutention manuelle	2514	36,64
Accidents de plain-pied	2349	65,07
Chutes de hauteur	1320	82,74
Masse en mouvement	283	86,52
Véhicules	276	90,22
Machines	227	93,26
Levage	217	96,16
Outils portatifs	196	98,78
Appareils contenant des fluides	50	99,45
Engins de terrassement	24	99,77
Vapeurs, gaz, poussières, combustibles, rayonnements ionisants ou non	10	99,91
Électricité	7	100
TOTAL	7473

Les principales causes d'accidents du travail ayant eu une incapacité permanente pour conséquence

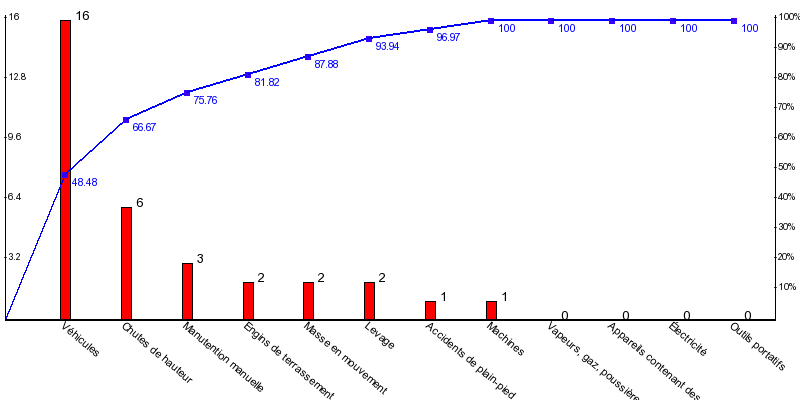

Décès
Éléments matériels	Décès	% cumulé
Véhicules	16	48.48
Chutes de hauteur	6	66.67
Manutention manuelle	3	75.76
Engins de terrassement	2	81.82
Masse en mouvement	2	87.88
Levage	2	93.94
Accidents de plain-pied	1	96.97
Machines	1	100
Vapeurs, gaz, poussières, combustibles, rayonnements ionisants ou non	0	100
Appareils contenant des fluides	0	100
Électricité	0	100
Outils portatifs	0	100
TOTAL	33

Les principales causes d'accidents du travail ayant eu un décès pour conséquence

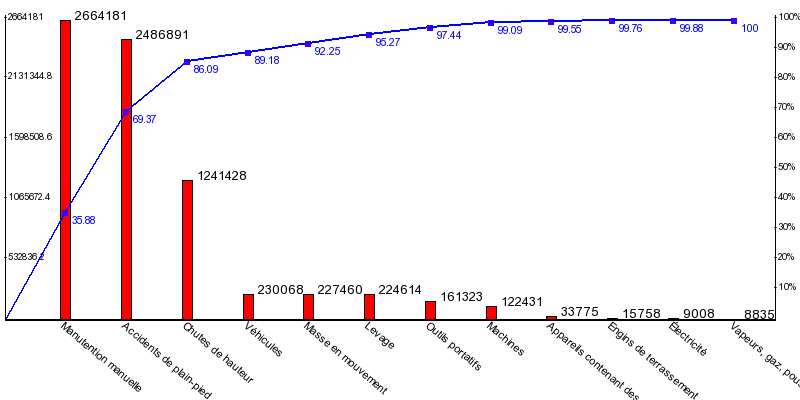

Journées d'IT
Éléments matériels	Journées d'IT	% cumulé
Manutention manuelle	2664181	35.88
Accidents de plain-pied	2486891	69.37
Chutes de hauteur	1241428	86.09
Véhicules	230068	89.18
Masse en mouvement	227460	92.25
Levage	224614	95.27
Outils portatifs	161323	97.44
Machines	122431	99.09
Appareils contenant des fluides	33775	99.55
Engins de terrassement	15758	99.76
Électricité	9008	99.88
Vapeurs, gaz, poussières, combustibles, rayonnements ionisants ou non	8835	100
TOTAL	7425772
